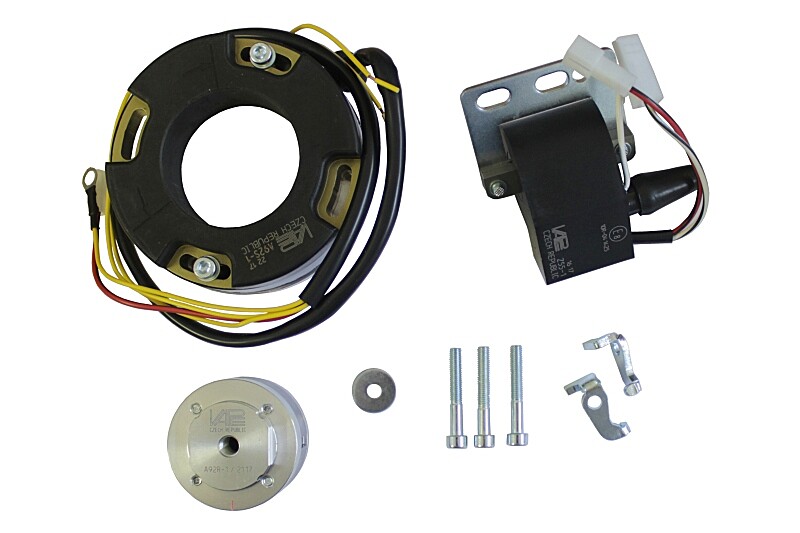

Bezkontaktné zapaľovanie Pionier

Bezkontaktné zapaľovanie je určené pre motocykle Pionier, typy 550, 555, 05, 20, 21, a 23. Toto zapaľovanie prináša významné zlepšenie chodu a spoľahlivosti motora, čo ocenia najmä závodné stroje. Montáž je jednoduchá, bez nutnosti akýchkoľvek úprav na motore - všetko pasuje rovnako ako pôvodné zapaľovanie.

Svetelný výkon činí 20 W, čo je dostatočné pre prednú žiarovku 6V 15/15W a zadnú žiarovku 6V 5W. Pri žiarovkách je však potrebné dať pozor na výrobcu, pretože lacnejšie typy môžu mať vlákno s iným odberom (W), čo vedie k nižšej svietivosti.

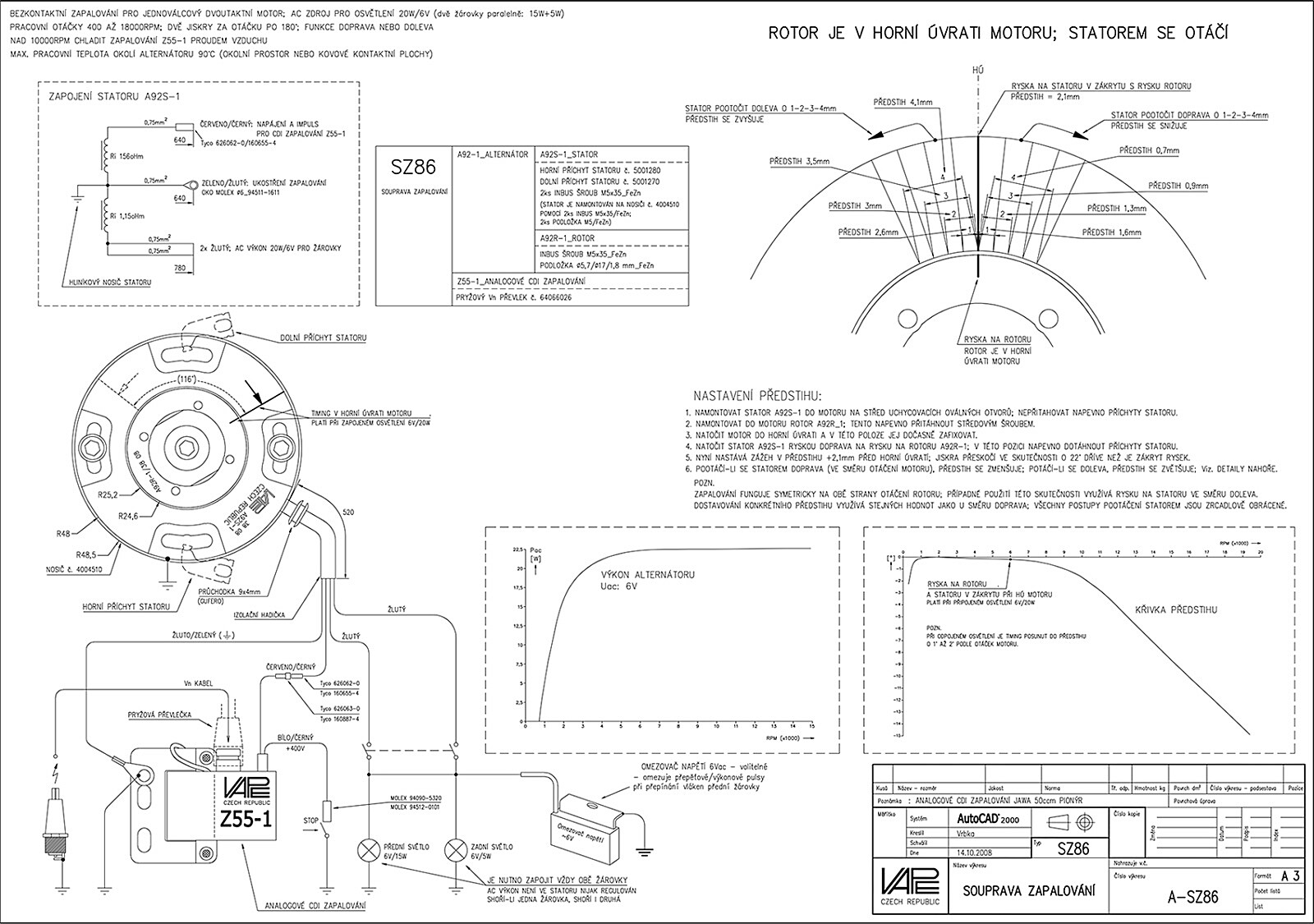

Zapojenie svetelného obvodu: Dva žlté káble sú určené pre predné a zadné svetlo. Je možné ich spojiť do jedného a pripojiť ku káblu vedúcemu k spínacej skrinke, ale odporúčame zapojenie priamo: jeden kábel k prepínaču predného svetla a druhý k zadnému svetlu.

Pripojenie stabilizátora napätia: Stabilizátor napätia, ktorý je súčasťou sady, má jednoduché pripojenie:

1. Montáž stabilizátora: Stabilizátor má kovovú základňu s otvorom s priemerom D6, ktorá musí byť uzemnená. Ideálne stabilizátor pripevnite na rám motocykla.

2. Zapojenie stabilizátora: Voľný koniec stabilizátora pripojte do svetelného obvodu pomocou svorky. Do priechodného otvoru svorky vložte žltý drôt od zapaľovania, a do nepriechodného otvoru pripojte žltý drôt zo stabilizátora. Nezáleží na tom, ktorý žltý drôt použijete.

Pozor: Ak sú svetlá dlho vypnuté a všetok prúd ide do stabilizátora, môže dôjsť k jeho poškodeniu.

Odporúčanie: Zapojte svetlá priamo. Svetlá nijako neovplyvňujú silu iskry a je nutné stále svietiť. Jeden žltý drôt pripojte k zadnému svetlu a druhý pripojte ku káblu vedúcemu k spínacej skrinke. Na spínacej skrinke však kábel nezapájajte, ale prepojíte ho s káblom vedúcim do riadidiel k prepínaču svetiel.
