Bezkontaktné zapaľovanie Stadion - vonkajšie rotor

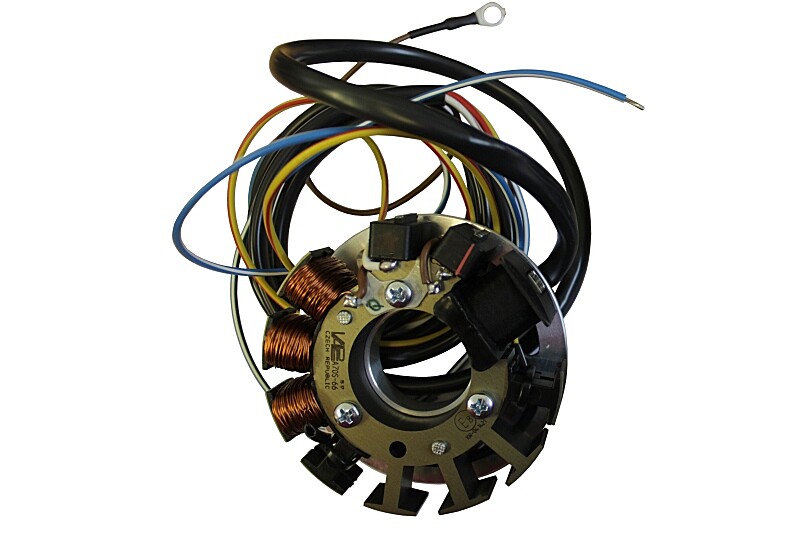

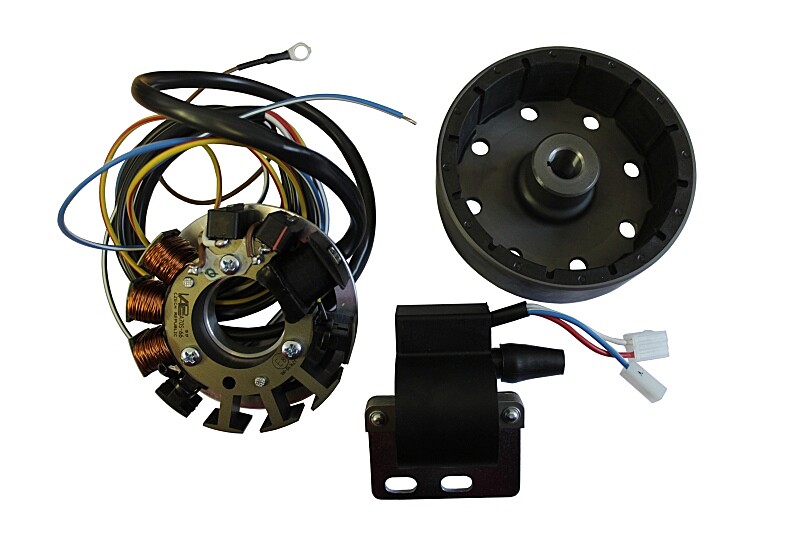

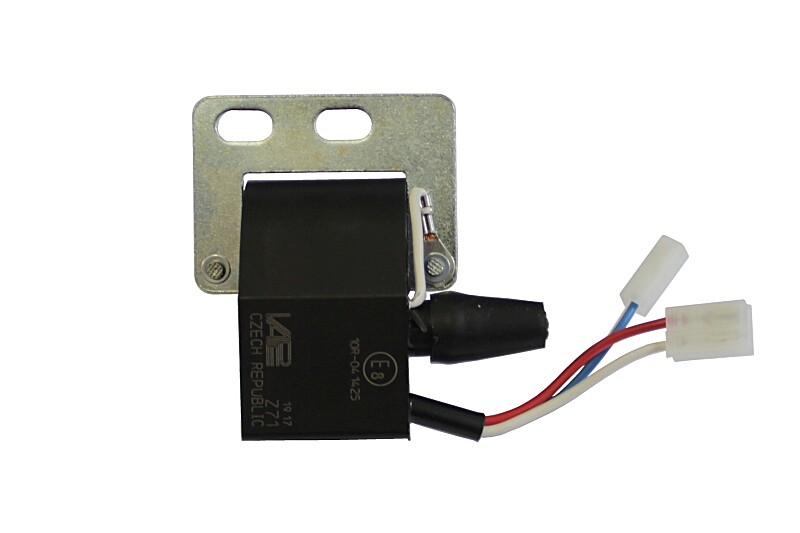

Bezkontaktné zapaľovanie pre motocykle Štadión S11, S22 a Jawetta má svetelný výkon 6V 20W. Výrobcom je česká firma Vape, ktorá dodáva sadu obsahujúcu rotor, stator, kabeláž na zapaľovanie a indukčnú cievku.

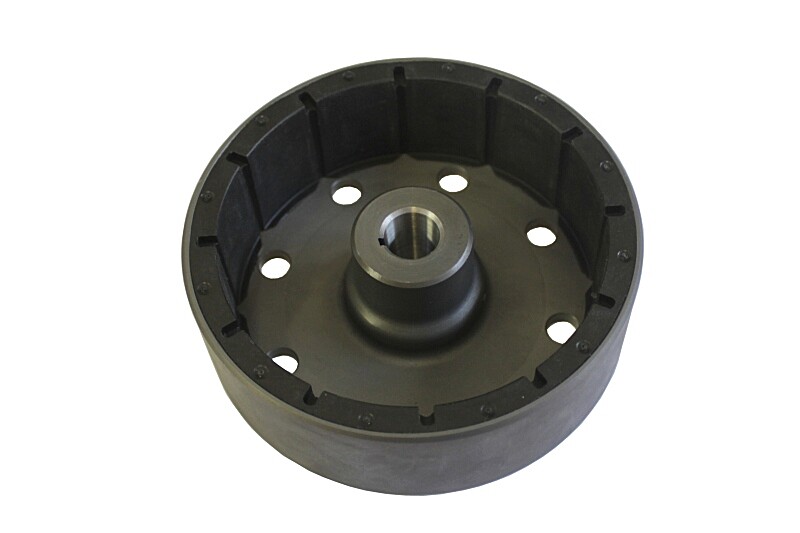

Tento typ zapaľovania má veľký rotor s hmotnosťou zodpovedajúcou originálnemu zapaľovaniu u Štadióna, čo motora zachováva pôvodnú charakteristiku a dodáva mu pravidelný a pokojný chod.

Montáž je veľmi jednoduchá a nevyžaduje žiadne úpravy na motore.

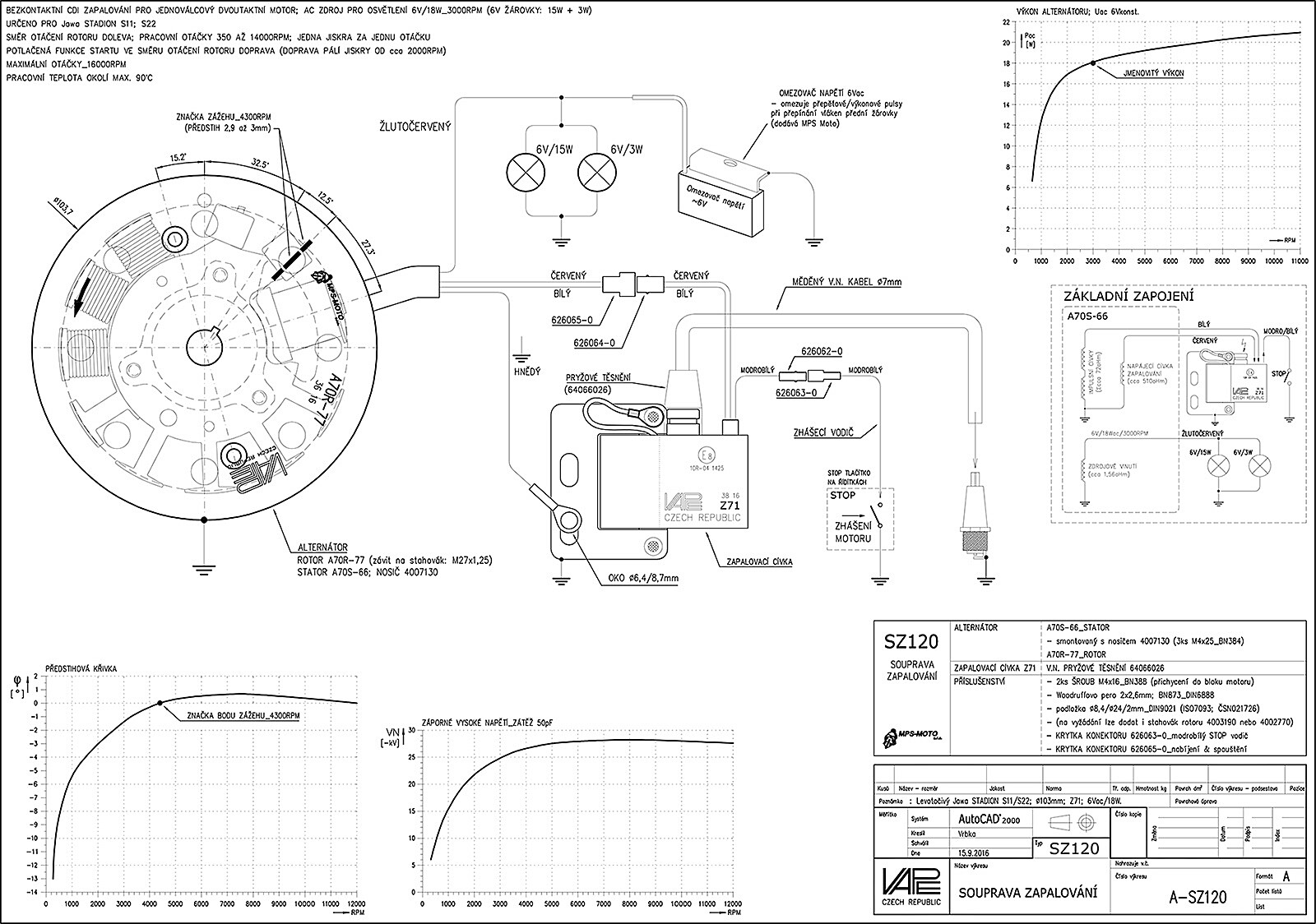

Pripojenie stabilizátora napätia: Stabilizátor napätia v sade sa pripája ľahko:

1. Montáž stabilizátora: Stabilizátor má kovovú základňu s otvorom s priemerom D6, ktorá musí byť uzemnená. Ideálne stabilizátor pripevnite na rám motocykla.

2. Zapojenie svetelného obvodu: Voľný koniec stabilizátora pripojte do svetelného obvodu pomocou svorky. Do priechodného otvoru svorky vložte žltý drôt od zapaľovania, a do nepriechodného otvoru pripojte žltý drôt zo stabilizátora. Nezáleží na tom, ktorý žltý drôt použijete.

Pozor: Ak sú svetlá dlho vypnuté a všetok prúd ide do stabilizátora, môže dôjsť k jeho poškodeniu.

Odporúčanie: Zapojte svetlá priamo. Svetlá nijako neovplyvňujú silu iskry a je nutné stále svietiť. Jeden žltý drôt pripojte k zadnému svetlu a druhý k prednému. Pokiaľ je vo svetelnom obvode vypínač, odporúčame ho premostiť.
