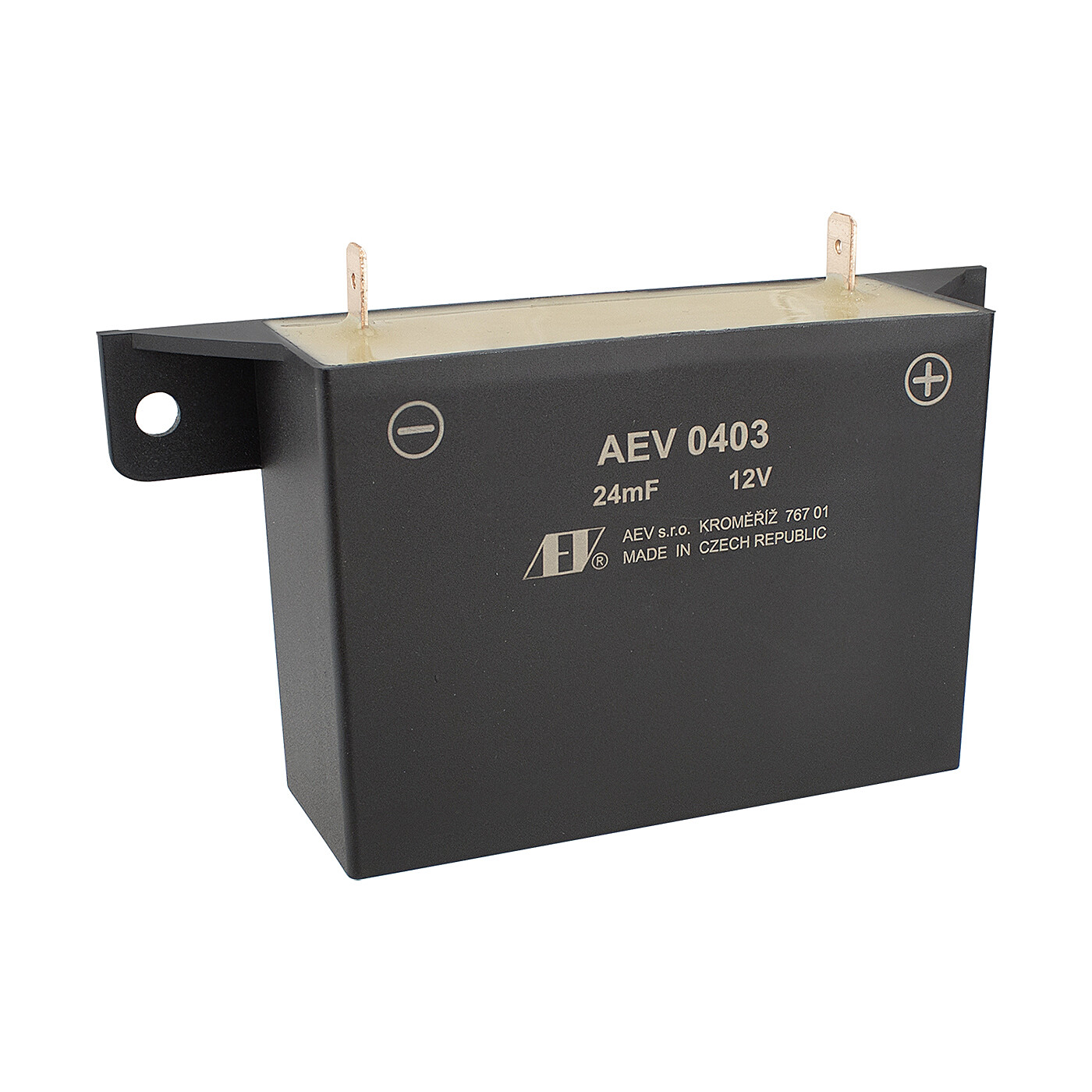

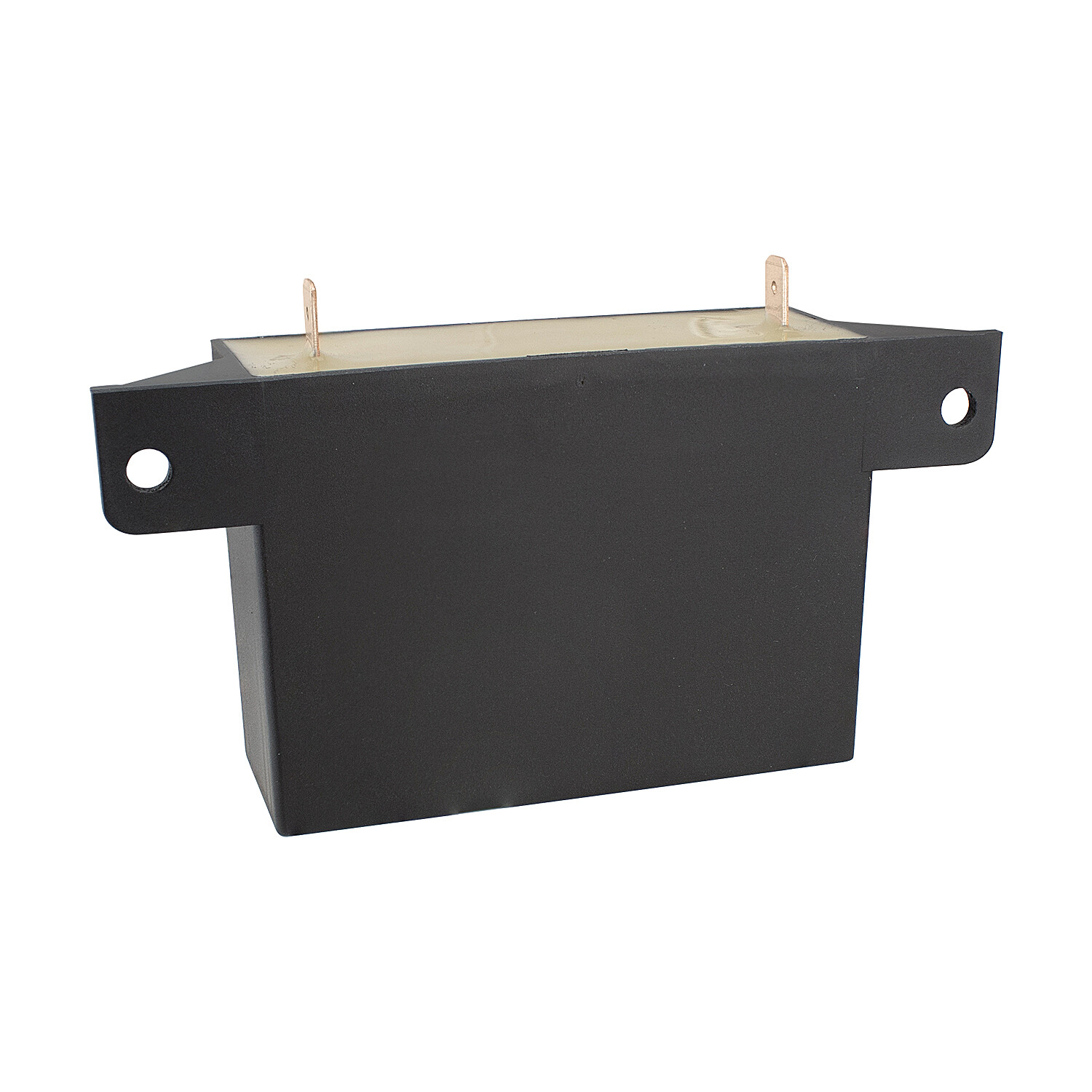

Kondenzátor AEV 0403

V súčasnej dobe sa na motocykloch JAWA a ČZ stále častejšie používajú, prevažne ako náhrada za dynamo-batériové súpravy, zapaľovacie a zdrojové súpravy, ktorých základnou súčasťou je alternátor s permanentnými magnetmi. Tieto nové súpravy sa vyznačujú tým, že zapaľovacia a zdrojová časť sú na sebe úplne nezávislé a funkcia zapaľovania teda nie je podmienená prítomnosťou akumulátora. Preto niektorí výrobcovia dovoľujú možnosť prevádzky týchto súprav bez akumulátora, ale súčasne odporúčajú namiesto akumulátora zapojiť do siete motocykla elektrolytický kondenzátor s kapacitou 22÷47mF (22 000÷47 000uF) na prevádzkové napätie minimálne 25V, viď. napr. odporúčania fy VAPE. Dôvodom je, že výstupné jednosmerné napätie z regulátora, po usmernení striedavého napätia alternátora, zvlášť jednofázového, má veľmi vysoký činiteľ zvlnenia a súčasne je tu aj široké spektrum napäťových impulzov, ktoré vznikajú pri funkcii regulátora alebo sa indukujú z obvodu zapaľovania. Pokiaľ teda nie je v sieti zapojený akumulátor alebo kondenzátor zodpovedajúcej kapacity, tento stav buď podstatným spôsobom ovplyvní funkciu niektorých spotrebičov alebo ich môže aj poškodiť. UPOZORNENIE: Kondenzátor AEV 0403 má rozlíšenú polaritu pripojovacích kontaktov rovnako ako akumulátor, namiesto ktorého bude pripojený. Nesmie dôjsť k jeho prepólovaniu! Môže byť prevádzkovaný iba v jednosmernej sieti 6V alebo 12V.

Technické parametre:

Menovitá kapacita Ca: 24,2 mF (24 200 uF)
Prevádzkové napätie Vr: 35 V DC, Vs = 1,15xVr
Životnosť: >3000 hodín pri +105 ºC, >25 000 hodín pri +40 ºC
Pripojenie: 6,3 mm plochý konektor
Tolerancia Ca: ± 20%
Rozsah prevádzkových teplôt: 55 ÷ 105 ºC
Klimatická kategória podľa IEC 60068-1 55/105/56,: -55 ºC až 105 ºC/56 dní vlhké teplo

Rozmery:

• Výška bez konektora: 60 mm
• Šírka bez pripojenia: 84 mm
• Hĺbka: 30 mm
• Rozstup otvorov pre montáž: 108 mm
