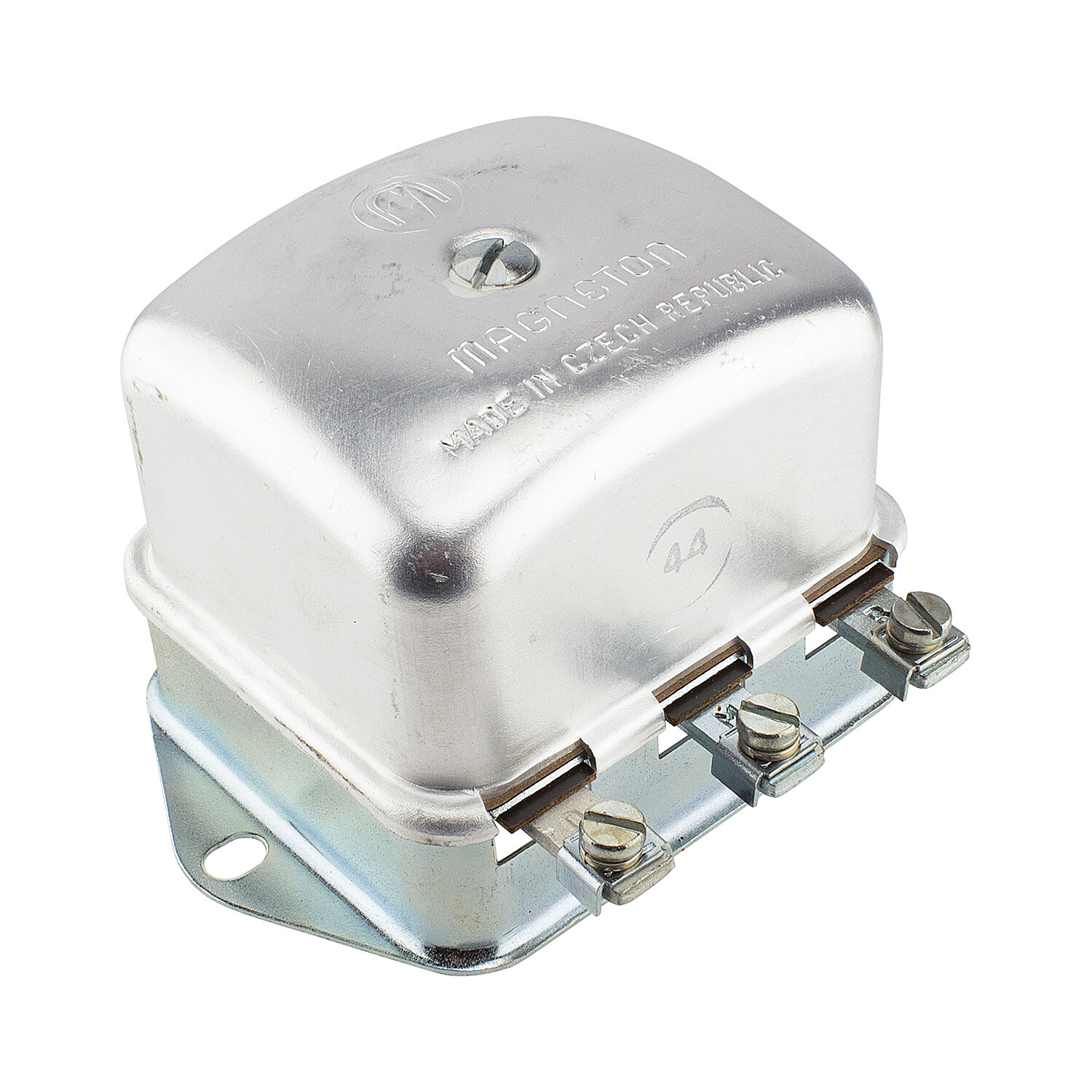

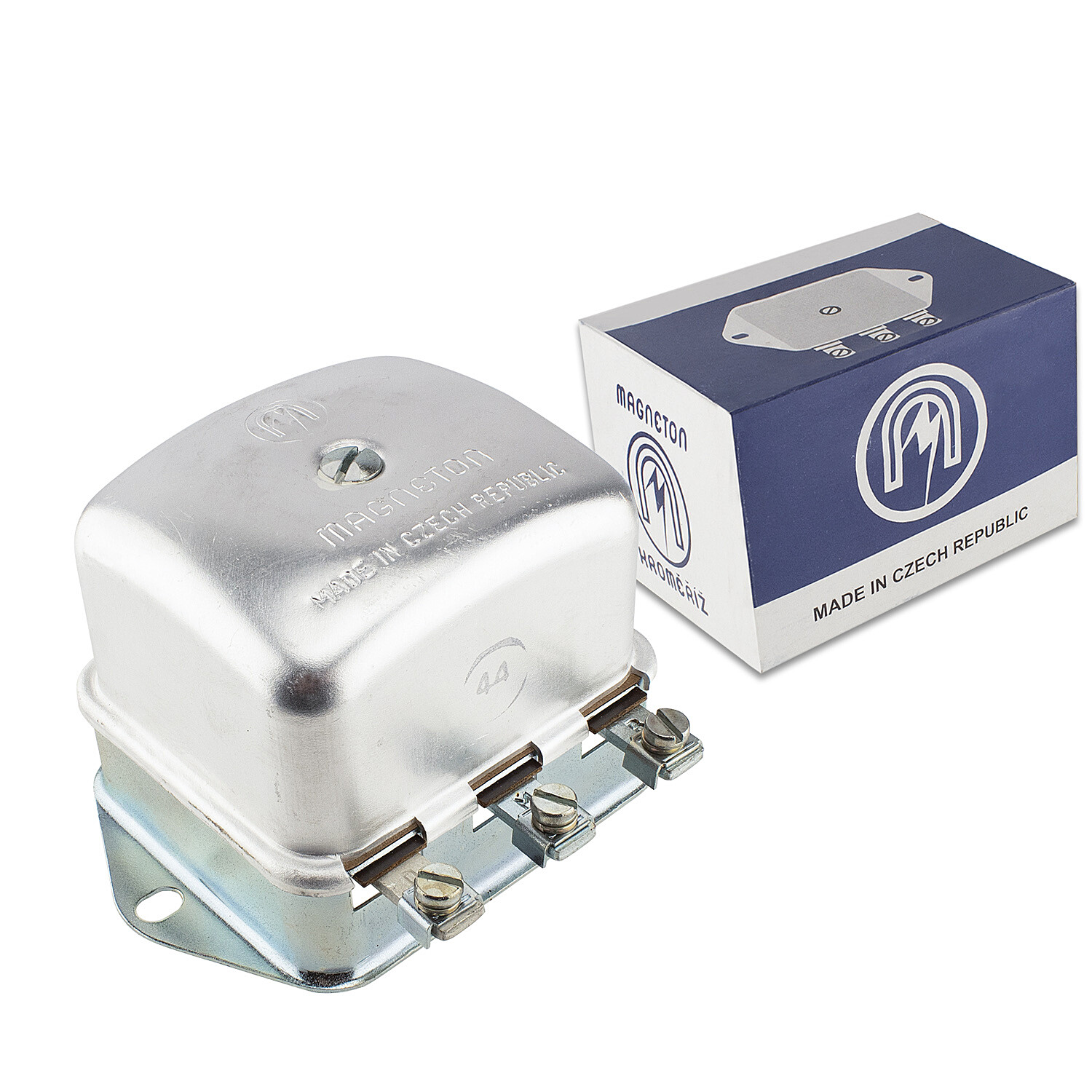

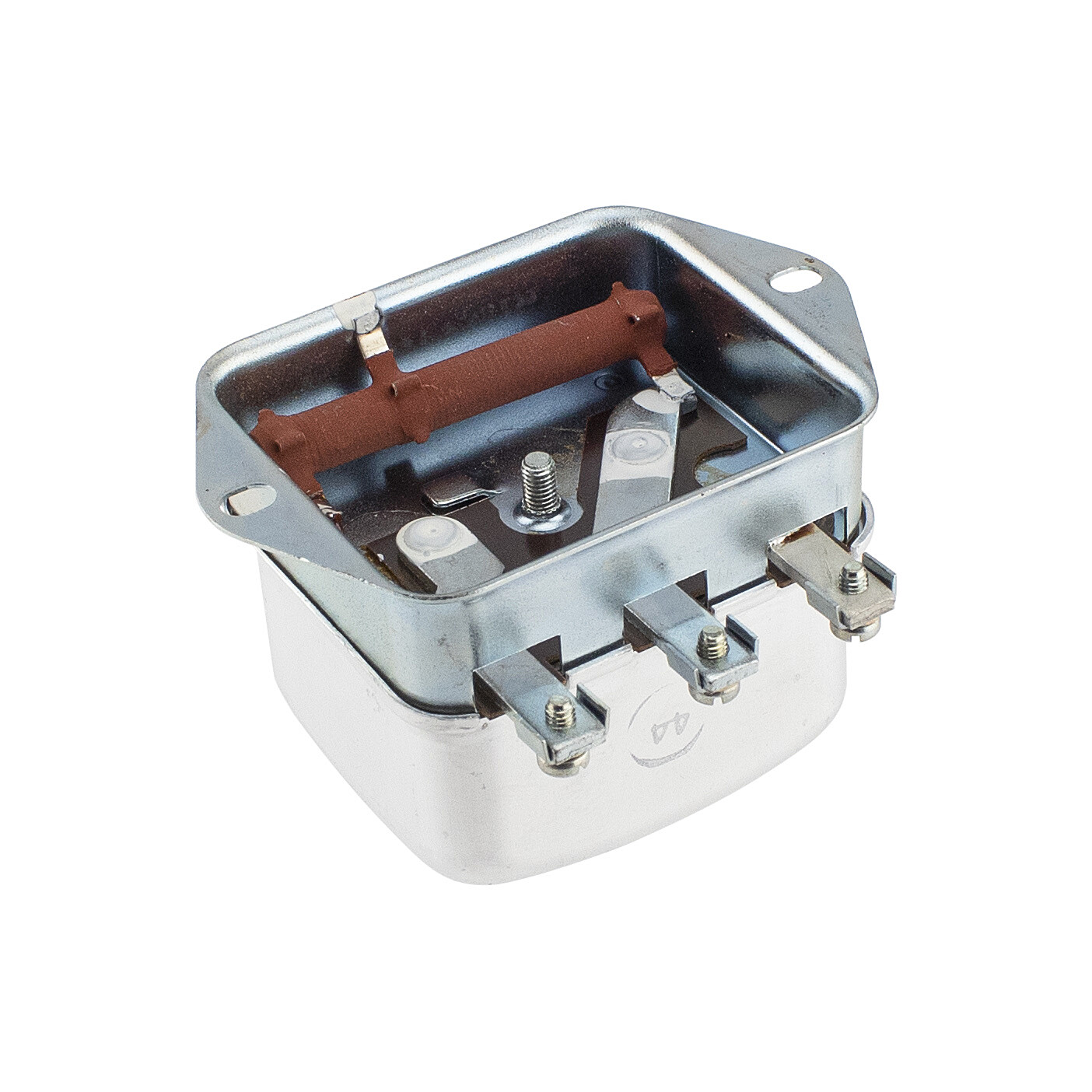

Regulátor dynama 6V 75W cievkový (originál ČSSR)

Regulátor 6V 75W je z pôvodnej výroby Pal Kroměříž.

Mechanický regulátor je klasika, ktorá sa vyrába už dlhú dobu, najčastejšie si ho kupujú skúsení motorkári, ktorí potrebujú vykonať zmeny v regulácii prúdu. U tohto relé nie je určená polarita.

Postup montáže zapojenia krabičkového relé 6V 75W do dynama je také: po odstránení starého relé z dynama pripravíme svorkovnicu na pripojenie krabičkového relé takto:

1. Prvý spoj na dyname, drôt zo statorového vinutia drôt z odporovej cievky označím na svorkovnici M. Túto odporovú cievku z dynama odstránim. Z tohto spoja vyvediem drôt k relé a označím ho M.

2. Druhý spoj na dyname, druhý drôt zo statorového vinuti drôt z uhlíka označím na svorkovnici D (bývalý kontakt 61). Zo svorkovnice vyvediem kábel k relé a označím ho D. Po tejto úprave mi idú od dynama k relé 2 drôty (M a D).

3. Drôt zo zväzku elektriky, ktorý viedol na kontakt 61, pretiahnem k relé a označím ho D.

4. Drôt pod stálym napätím, ktorý viedol na kontakt 51, pretiahnem k relé a označím ho B. Po tejto úprave mi zo zväzku idú dva drôty s označením (D a B). Teraz mám pri relé drôty v tomto počte D - 2x, M - 1x, B - 1x. Presne podľa označenia ich pripojím ku kontaktom na relé, ktoré sú označené rovnako D, M, B.

Dôležité je mať relé dobre ukostrené, osobne montujem pod skrutku držiacu relé drôt, ktorý vediem k ukostreniu batérie.
