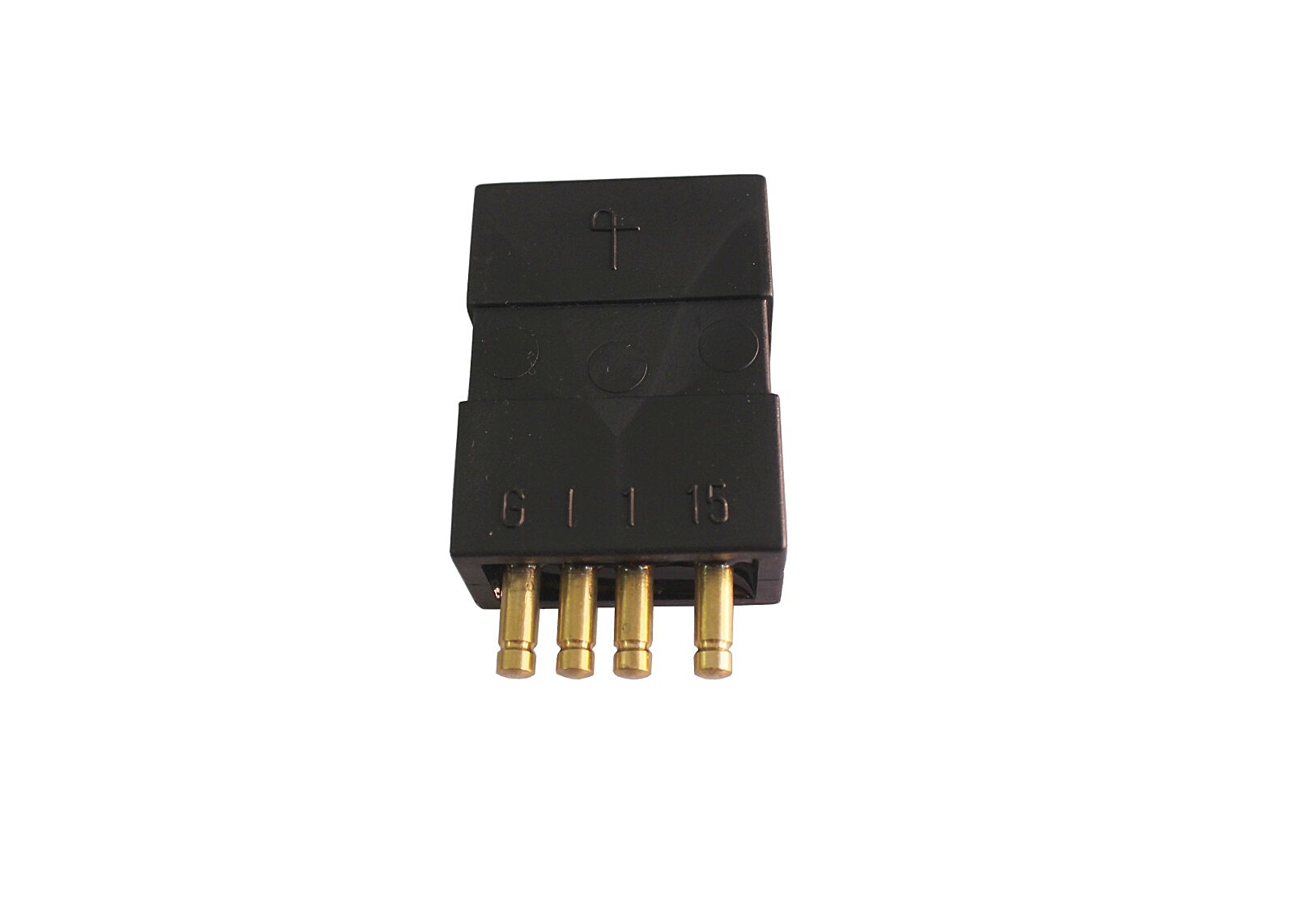

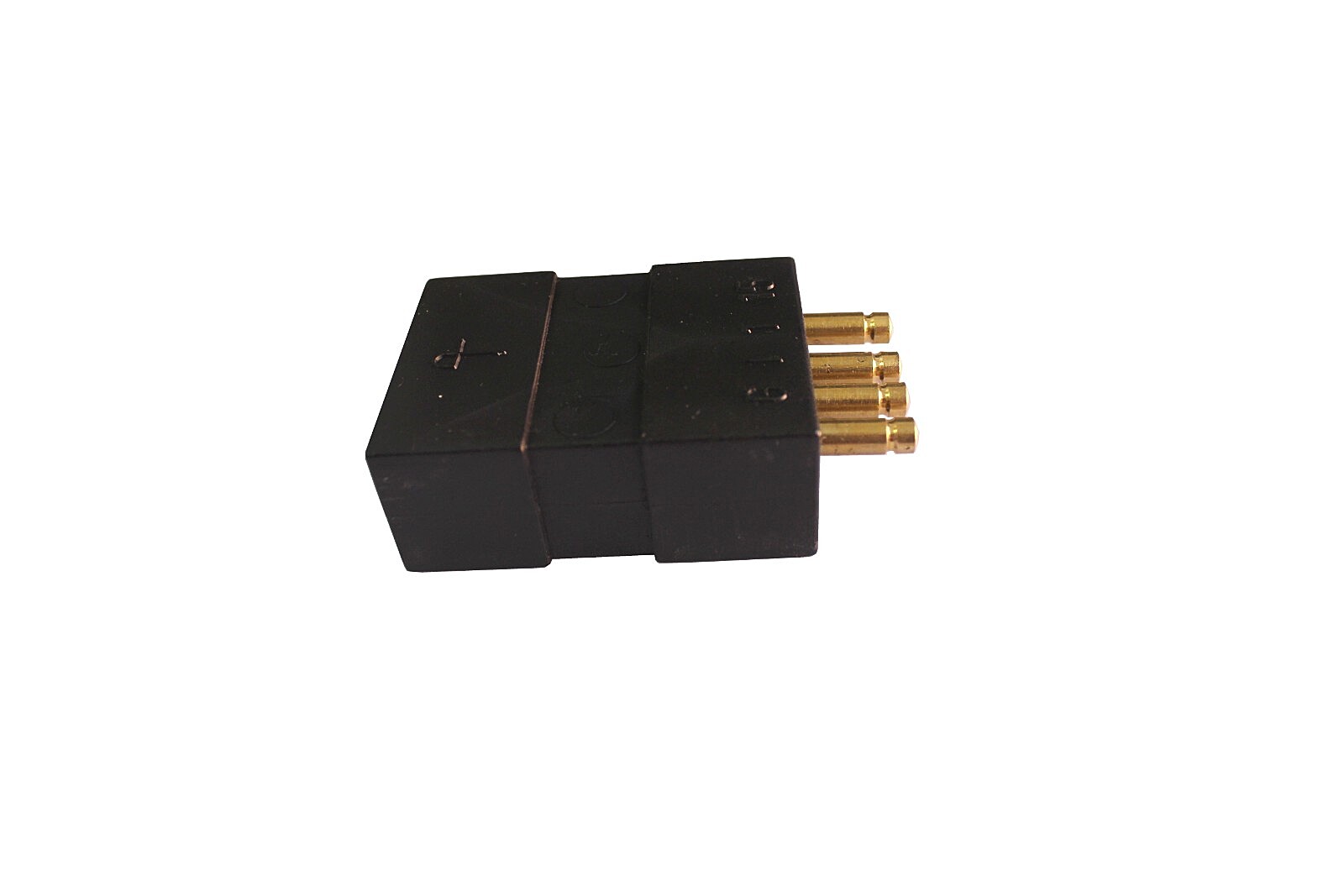

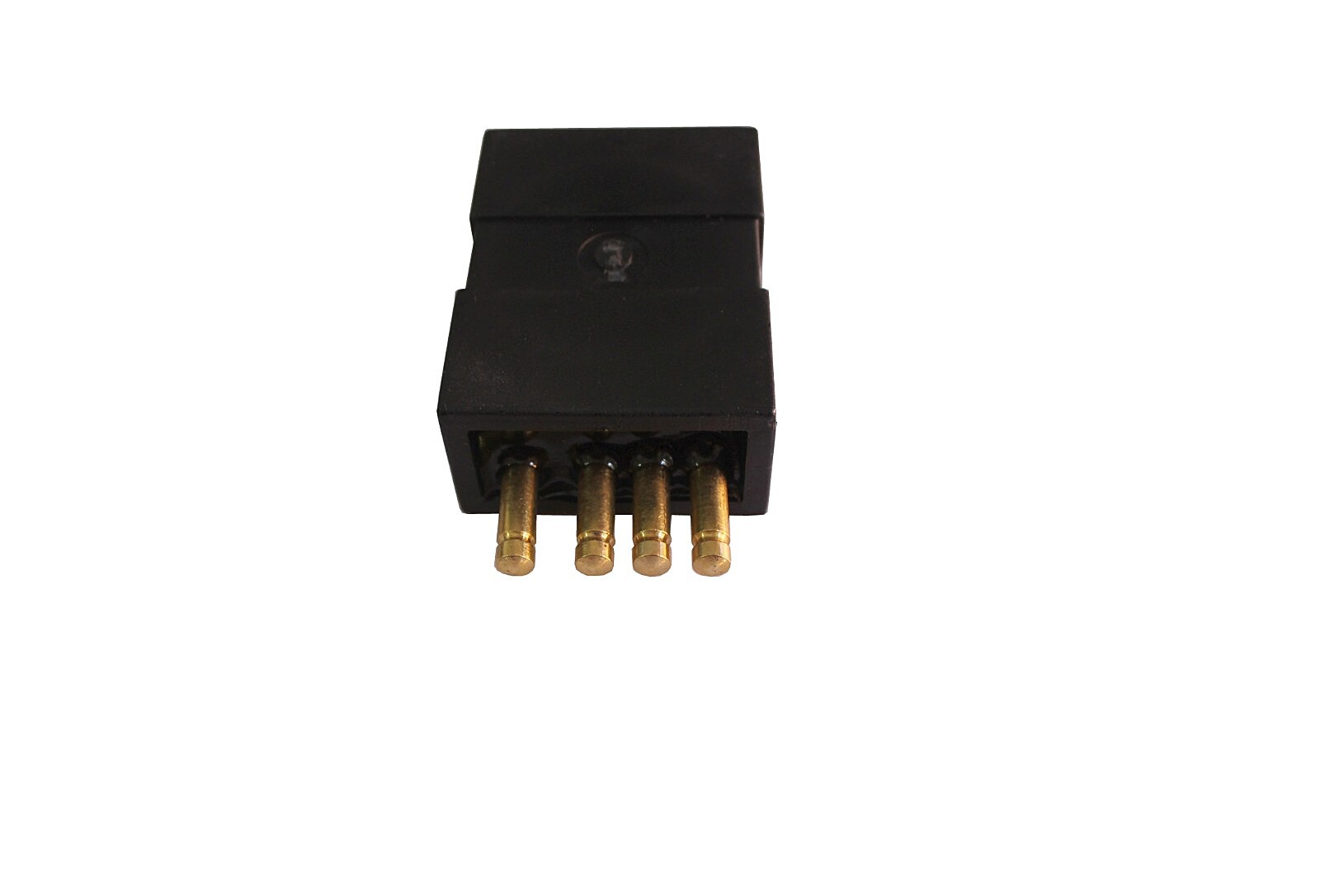

Tyristor zapaľovania Babetta standard - Slovensko

Tyristor zapaľovania Babetty Standart. bol od začiatku montovaný prepojený s indučnou cievkou do všetkých Babett než ho vplyvom vývoja nahradili tyristorom Gyt. Pri poruche v tyristore rovno montujeme aj nový zapaľovací pól (zapaľovací pól stand., gyt.) preto, že toto je zdroj napätia a pri jeho poruche (najčastejšie prepätí) vám môže poškodiť aj ten tyristor nový. Pokiaľ aj indučná cievka má svoju funkciu neistú (najčastejšie páli sviečky) tak rovno nahradíme túto zostavu novým tyristorom Gyt.

Zapojenie tyristora :

• červený - zapaľovací pól
• žltý - nosník statora (snímač)
• biely - kostra
• modrý - indučná cievka.
